JW-BK400

高通量比表面积及孔径分析仪

孔径范围

0.35nm-500nm

比表面范围

0.0005m2/g-无上限

中值孔径重复性(SD)

≤0.02nm

比表面重复性(RSD)

±1%

JW-BK400高通量比表面积及孔径分析仪
JW-BK400高通量比表面积及孔径分析仪
JW-BK400高通量比表面积及孔径分析仪

下载手册

产品概览 产品特点 软件控制 性能参数 主机附件 服务产品

Outline

产品概览

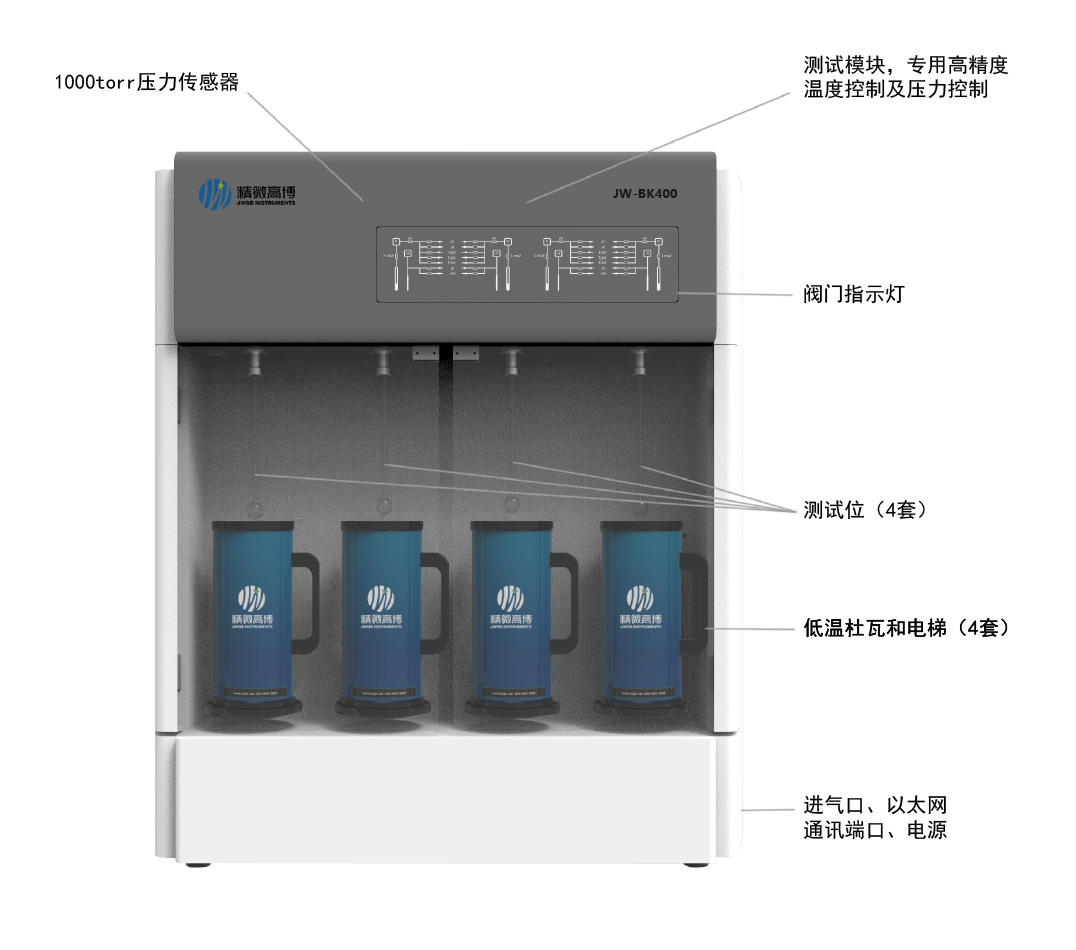

BK400-JG


Features

产品特点

测试原理

低温条件下(液氮或液氩等),在密闭的真空系统中,改变吸附质气体压力,通过高精密压力传感器测量出样品吸附气体分子前后的压力变化值,进而计算出气体吸附量,描绘出等温吸脱附曲线,应用各种物理分析模型进行比表面积及孔隙度分析。

冷自由空间

He自动校正,适合任何粉体、颗粒材料

真空脱气

集同位、异位真空脱气于一体的标准化设计,可同时进行4个样品不同温度及时间的原位脱气处理;

真空加热脱气机

选配。外置式4站真空脱气机,可同时进行4个样品的脱气预处理,配合比表面仪主机同时使用,可大大提高测试效率。最高脱气温度400℃;

操作便利,人性化设计

以太网数据采集,向导式操作软件,一台计算机可同时控制多台仪器,可远程控制;

MOXA采集器

Fitting curve

测试模块

核心设计,死体积空间Vd小,内部温度Td实时检测及控制,保证了吸附量测定的科学性和准确性;

压力传感器

核心部件,高精度电容式薄膜压力传感器,使得物理吸附分析中的气体分压p/p0可达10-4(N2,77K)

压力传感器

液氮面控制

采用3L大容量真空玻璃内胆杜瓦瓶、高效封盖、小内截面、软件修正等综合控制技术,使测试过程中样品管内非均匀温度场保持相对恒定(等温)

防抽飞

自控可调式多通道并联真空系统,抽真空速度得到精细的"阶梯式"自动控制,防样品抽飞;同时设计内置式防抽飞单元,将超细微粉可能被抽飞的可能性降至最低,可有效避免仪器受到污染

防抽飞

- 测试界面上动态显示每个吸附平衡过程,可清晰了解样品的吸附特征,监控实验过程,帮助分析异常现象,还通过事件栏和指示灯显示仪器内部动作进程,是独特的很有使用价值的人性化设计;

- 通过测试界面可直观清晰观察到歧管内部空间压力及温度变化,便于仪器维护,也便于简易测试当前大气压需要;

- 测试数据自动保存为源文件,支持不联机、多文档同时分析,可拷贝,BET、Langmuir、BJH、t-plots等等十几种物理吸附分析模型供选择使用;

- 预处理包含随机独立式、同位处理式两种,可按需选择使用,微型可移动加热炉,≤400°C±1°C,可实行10段程序控制。 设计;

Software

软件控制

JWGB_BK Software 是在Windows平台上的实现操作控制、数据采集、计算分析和生成报告的智能化软件,与主机通过LAN口通讯连接,可实现远程控制

BK软件1

BK软件2

典型分析实例

-铁矿粉超小比表面积测试,BET重复性误差仅0.0015m2/g;

BK矿粉报告
-白炭黑中大孔材料BET比表面积、孔径、孔体积分析;
白炭黑bet1
白炭黑BET-2
白炭黑BET-3

采用独特的吸附平衡压力智能判断与控制法,吸附、脱附过程压力分六段优化设置,在保证充分吸附平衡的条件下,测试效率远高于国外仪器,创造了很有价值的优势 完整的物理吸附计算模型供灵活选择,包括:

-等温吸脱附曲线;
-BET比表面积(单点、多点);
-Langmuir表面积;
-外表面积(STSA);
-BJH孔径分析;
-t-plot分析;
-DR、DA、MP方法;
-HK孔径分析;
-SF孔径分析;
-NLDFT孔径分布;
-最可几孔径、平均孔径、总孔体积;
-吸附曲线、吸附热计算,等等;

BK软件3

-白炭黑中大孔材料BET比表面积、孔径、孔体积分析;

白炭黑吸附曲线

白炭黑等温曲线

-活性炭材料NLDFT孔径分布分析;

活性炭NLDFT等温曲线-拟合曲线

活性炭NLDFT微孔孔容-孔径分布曲线

Specifications

性能参数

型号JW-BK400
测试原理静态容量法气体吸附
吸附质气体N2、Ar、Kr、H2、O2、CO2、CO、NH3、CH4等非腐蚀性气体
分析口4个样品管分析口,同时并列独立测试;
比表面积范围0.0005m2/g至未知上限;
标准样品重复性(相对标准偏差)≤± 1.0%;
孔径范围0.35nm-500nm;
大于2nm介孔大孔精确分析;
中值孔径重复性(标准偏差)≤0.2nm;
最小孔体积0.0001cm3/g
压力传感器(分析站)1000torr,0.20% (读值),每个分析站配置一套,共4套
相对压力P/P0范围10-4-0.998
脱气站标配同位4站,可同时进行4个样品的真空加热脱气; 另可选配外置式4站真空加热脱气机
脱气温度室温—400℃,精度1℃
真空泵双级旋片式机械真空泵,极限真空6.7*10-1Pa
主机规格长840mm×宽630mm×高940mm,重量约80 Kg -90 Kg
环境温度要求室温,建议配备空调
环境湿度要求10%-90%
电源要求交流220V±20V,50/60HZ,最大功率300W,电流5A ;
推荐应用领域电池正负极材料,炭黑、白炭黑,碳酸钙,钛白粉,氧化铝、氧化锌、碳化硅等陶瓷原材料等

Accessories

主机附件

产品编号产品名称
T-01-105底部压凹球肚样品管
T-06-102真空塞球肚样品管芯棒
T-07-101静态漏斗
T-08-001等温夹套
U-07-101静态样品管密封帽
N-08-002液氮杯YDB-1L
N-08-100液氮杯YDB-3L
N-08-904静态防挥发盖
T-02-001标准炭黑SRB9-C
T-03-900称样匙
