吸附等温线和吸附理论

 一、吸附等温线

对于给定的固体-气体体系，在温度一定时，可以认为吸附作用势一定，这时候，吸附量是压力的函数，这个关系叫做吸附等温线。

气体在固体表面的吸附状态多种多样，目前，把等温线分为六类，实际的各种吸附等温线大多是这六类等温线的不同组合。设固体表面与第一层（单分子层）吸附分子的吸附作用能为E₁，第n层与第n+1层的作用能为E_n。

（1）I型等温线

I-A型（E₁>>E_n）

由于单分子层的吸附作用力很大，表面吸附位的反应活性高，属电子转移型吸附互相作用，这时候的吸附大多数不可逆，我们认为是化学吸附。在金属与氧气、金属与一氧化碳、金属与氢气的表面反应体系中常见，这种等温线是由Langmuir研究，所以也叫做Langmuir型。等温线如下图所示。

I-B型

活性炭和沸石常呈现这种类型，这些固体具有微孔，外表面积比孔内表面积小很多。在相对压力较低时，吸附曲线迅速上升，发生微孔内吸附。如上图所示。

（2）II型等温线（E₁>E_n）

这种类型的等温线一般为非多孔性固体表面发生多分子层吸附，比如非多孔性金属氧化物粒子吸附氮气或者水蒸气，此外，发生亲液性表面相互作用时也为此类型。在相对压力约为0.3时，第一层吸附大致完成，随着相对压力增大，开始形成第二层，在饱和蒸气压时，吸附层数无限大。Brunauer、Emmet和Teller从理论导出这种等温线，故这种类型的等温线也被称作BET等温线。

（3）III型等温线（E₁<E_n）

在憎液性表面发生多分子层吸附，或者固体和吸附质的吸附相互作用小于吸附质之间的相互作用时呈现这种类型。比如，水蒸气在石墨表面上吸附，或者，水蒸气在进行过憎水处理的非多孔性金属氧化物上的吸附。因此，这种吸附在低压区的吸附量较少，相对压力越大，吸附量越多。如下图。

（4）IV型等温线（E₁>E_n）

氮气、有机蒸汽和水蒸气在硅胶上吸附属于这一类型。在相对压力约为0.4时，吸附质发生毛细凝聚，等温线迅速上升，脱附等温线与吸附等温线不重合，脱附等温线在吸附等温线的上方，产生吸附滞后，形成一个“吸附滞后环”。在相对压力较大时，由于中孔内的吸附已经结束，吸附只在外表面上发生，曲线平坦，在相对压力接近1时，在大孔上吸附，曲线上升。

（5）V型等温线（E₁<E_n）

发生在多孔固体上，表面相互作用同III型，例如水蒸气在活性炭或憎水化处理过的硅胶上的吸附。

（6）VI型等温线

这种类型的等温线又称为阶梯型等温线。非极性的吸附质在化学性质均匀的非多孔固体上吸附时较为常见。如将炭在2700℃以上进行石墨化处理后，再吸附氮气、氩气、氪气。这种阶梯型等温线是先形成第一层二维有序的分子层后，再吸附第二层，第二层显然受第一层的影响，因此成为阶梯型。

二、吸附理论

不同的固体表面与吸附质组合得到各种不同的吸附等温线，这些等温线的形状反映了固体表面结构、孔结构和固体-吸附质的相互作用，通过解析这些等温线就能知道吸附相互作用和表征固体表面。对于常见的等温线，提出许多吸附相互作用的理论。下面仅介绍目前具有代表性的理论。

Langmuir方程是常用的吸附等温线方程之一，是由物理化学家朗格缪尔于1916年根据分子运动理论和一些假定提出的。这个理论认为，在固体表面的分子或原子存在向外的剩余价力，可以吸附分子，吸附位可以均匀的分布在整个表面，但是只是吸附在表面的特定位置，称之为特异吸附。

Langmuir吸附等温方程如下式：

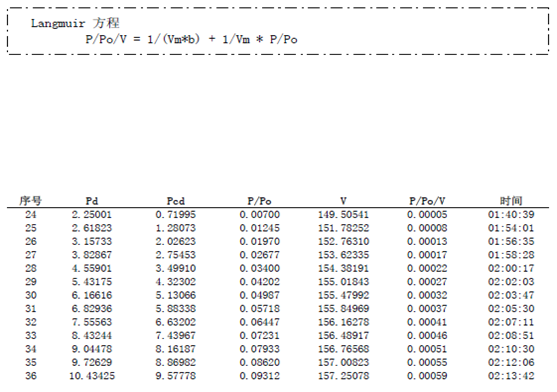

其中，P为氮气压力、V为实际吸附量、V_m为单层饱和吸附量、b为与吸附热相关的常数。在不同的氮气压力P下测出氮气的实际吸附量V，用Langmuir方程作图得到一条直线，该直线的斜率的倒数即为单层吸附量V_m,进而计算出比表面，称为Langmuir比表面，Langmuir比表面对于微孔具有重要的意义。

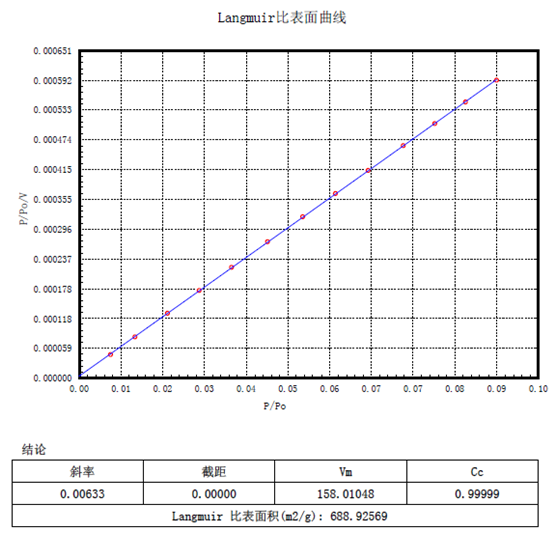

上图所展示的为精微高博的某型号比表面积测试仪所测试的某微孔样品的Langmuir比表面，可以看出，数据简洁明了，准确可靠，直线的线性极好，该型号仪器对于微孔测试

表现出极佳的可靠性。

布鲁诺（Brunauer）、埃麦特（Emmet）和泰勒（Teller）于1938年在Langmuir方程基础上提出的描述多分子层吸附理论，通过对气体吸附过程的热力学与动力学分析，推出氮吸附量随氮气分压而变的BET方程：

分析得出，P/P₀在0.05～0.35范围中，BET是一个线性方程，该直线的斜率与截距之和的倒数是单层饱和吸附量，从而算出比表面积。通过BET方程求出比表面积成为目前国际通用的方法，被称为BET比表面。

根据材料不同，特别是微孔材料，由于在很低的压力下就完成了单层吸附，因此，BET方程的线性范围会向低压方向移动。对于孔径极小的分子筛，线性范围应取0.005～0.01；微孔材料的线性范围应取0.005～0.1；介、微孔复合材料线性范围应取0.01～0.2；介孔、大孔材料的线性范围取0.05～0.35。但是根据实际材料的不同，线性范围的取点应根据实际情况进行调整，使BET直线的线性良好才具有一定的参考价值。对于微孔材料，更接近于单层吸附的特征，Langmuir比表面值应具有更大的参考意义。
