400-600-5039

产品中心

服务中心

服务产品在线报修预约测样常见问题Q&A

解决方案

材料分析行业应用

精微学堂

精微百科助力科研用户论文

联系我们

联系方式公司简介发展历程新闻活动

集团品牌

精微高博JWGB 美国AMI仪器德国RUBOLAB仪器

比表面积分析仪

介孔孔径分析仪

微孔孔径分析仪

化学吸附仪

评价装置

蒸汽吸附仪

穿透曲线分析仪

真密度仪

压汞仪

高压吸附仪

脱气机

质谱仪

热分析仪

比表面积测试仪 | 银粉比表面积的测试方法探究 | 材料分析

球形银粉的表观性能（球形度、振实密度、比表面积、粒度分布）和烧结特能性能对正面电极导电性及光电转化效率有很大影响，且银粉烧结收缩性与比表面积相关，比表面积越大，银粉越容易烧结^[1]。超细银粉通常与粘结剂、溶剂和助剂经过机械混合得到导电银浆，银粉的表观性能包括粒径、比表面积和形貌等，对浆料烧结成膜后的接触电阻、附着力和致密性等重要参数有影响。

银是一种过渡金属，具有优良的导电、导热性能，质软，富延展性，在光伏电池领域和微电子工业领域有着广泛应用。

球形银粉是导电银浆的主要成分，其导电特性主要靠银粉实现。银粉在浆料中的含量直接影响导电性能。从某种意义上讲，对提高它的导电性能是有益的，但当它的含量超过临界体积浓度时，其导电性并不能提高。银浆中的银的含量一般在60%-70%是适宜的。

球形银粉的表观性能（球形度、振实密度、比表面积、粒度分布）和烧结特能性能对正面电极导电性及光电转化效率有很大影响，且银粉烧结收缩性与比表面积相关，比表面积越大，银粉越容易烧结^[1]。超细银粉通常与粘结剂、溶剂和助剂经过机械混合得到导电银浆，银粉的表观性能包括粒径、比表面积和形貌等，对浆料烧结成膜后的接触电阻、附着力和致密性等重要参数有影响。

本文旨在研究不同的测试条件对银粉比表面积结果的影响^[2]。

参照“GB/T19587-2017 气体吸附BET法测定固态物质比表面积”标准^[3]，测试银粉样品比表面积，具体测试方法如下：

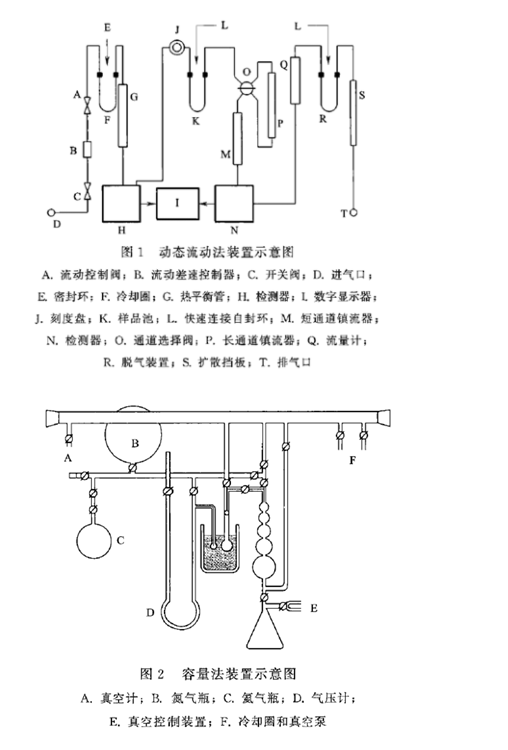

（1）静态容量法：将系统抽至低压，然后使样品管浸入盛有液氮的杜瓦瓶中。在已抽真空至平稳低压的样品管中通入一定量不被吸附的气体（通常是氦气），测定死体积。小心抽去测定死体积用的气体，再向样品管中通入一定量的吸附质，测定样品在一定P/P0值下对吸附质的吸附量（Va）。对于多点方式测定，在P/P0值0.05-0.30的范围内，由低至高在至少3个不同的P/P0值条件下测定样品中的吸附质吸附量（Va），按BET方程作图并计算比表面积。

（2）动态流动法：精密量取一定量的吸附质注入检测系统，记录色谱峰，计算单位体积吸附质对应峰面积的大小；再将装有样品的样品管浸入杜瓦瓶的液氮中，在液氮温度下，样品吸附流经的混合气体中的吸附质，在热导池检测器产生信号得到吸附峰，记录峰面积，再移走杜瓦瓶使样品管离开液氮，根据单位体积吸附质所对应的峰面积大小，计算样品对吸附质的吸附量（Va），按BET方程作图并计算得到样品的比表面积。
银粉装置

测试仪器：JW-BK400A比表面积仪，北京精微高博科学技术有限公司。

本文以静态容量法为例，研究不同测试条件对银粉比表面积的影响。

取样量对比表面积的影响

多点BET比表面积的判断原则：

（1） C值＞0；

（2）线性相关系数Cc≥0.9999。

待测面积为样品量和比表面积的乘积。当样品量不足时，BET测试结果如图3，图4所示。图3线性因子Cc2个9，BET结果具有一定可参考性，但不精确；图4线性因子Cc<0.9，线性极差，样品量严重不足，测试结果不具有参考性。

建议测试银粉比表面积时，待测面积≥5m²。待测面积=比表面积*样品重量，市场上常见的银粉比表面积是0.5 - 2m²/g，此时要满足待测面积5m²，那么我们的称样量应该在2.5 - 10g之间。

预处理条件对比表面积的影响

为了除去样品表面的气体、水分等杂质，获得洁净干燥的样品表面，在测试比表面之前，通常会先对样品进行预处理。预处理条件包括：预处理温度、预处理时间和预处理方式（惰性气体吹扫和抽真空）。预处理温度的选取原则：不改变样品特性的前提下，尽可能选择足够高的温度，以便可以快速除去样品表面的杂质。对于含水量较小的样品，抽真空的方式比惰性气体吹扫效率更高。

银粉样品的含水量较小，选择抽真空的方式进行预处理。选取3家国内知名银粉厂家的样品，测试不同预处理条件下的BET，对比结果见表2。

如表1所示，厂家A的银粉样品在“不加热，抽真空1h”的条件下，比表面积结果重复性＜1%，具有良好的重复性，且线性因子＞0.9999，满足BET测试要求。

表2可见，在保证待测面积的前提下，厂家B的3种银粉样品同样在“不加热，抽真空1h”的条件下， 1#样品的线性因子只有1个9，2#样品2个9，3#样品满足4个9，当使用“70℃加热抽真空2h”的预处理条件时，银粉样品的比表面积变小，线性因子略有提高。厂家C的样品，“100℃加热抽真空1h”的结果比“不加热，抽真空1h”偏小，且线性变差。

本次测试的银粉样品，均是分散剂处理后的样品，即样品表面包裹了分散剂，分散剂因种类不同而具有不用的耐受温度。综上，应根据分散剂的耐受温度，选择合适的预处理温度进行脱气处理，保证BET的线性系数≥0.9999。
银粉2
